Первый комплект буровой насос F800 с Cummins дизелью отправлены в Средную Азию

В этой мы закончили производство первого комплекта буровой насос F800 с Cummins дизелью, и успешно пришли приемку на заводе с участвием клиентом. Буровой насос F800 с Cummins дизелью сразу отправляет в Средную Азию. Наш клиент заказали у нас 2 комплект буровой насос F800 с Cummins дизелью, другой комплект тоже ждет отправку.

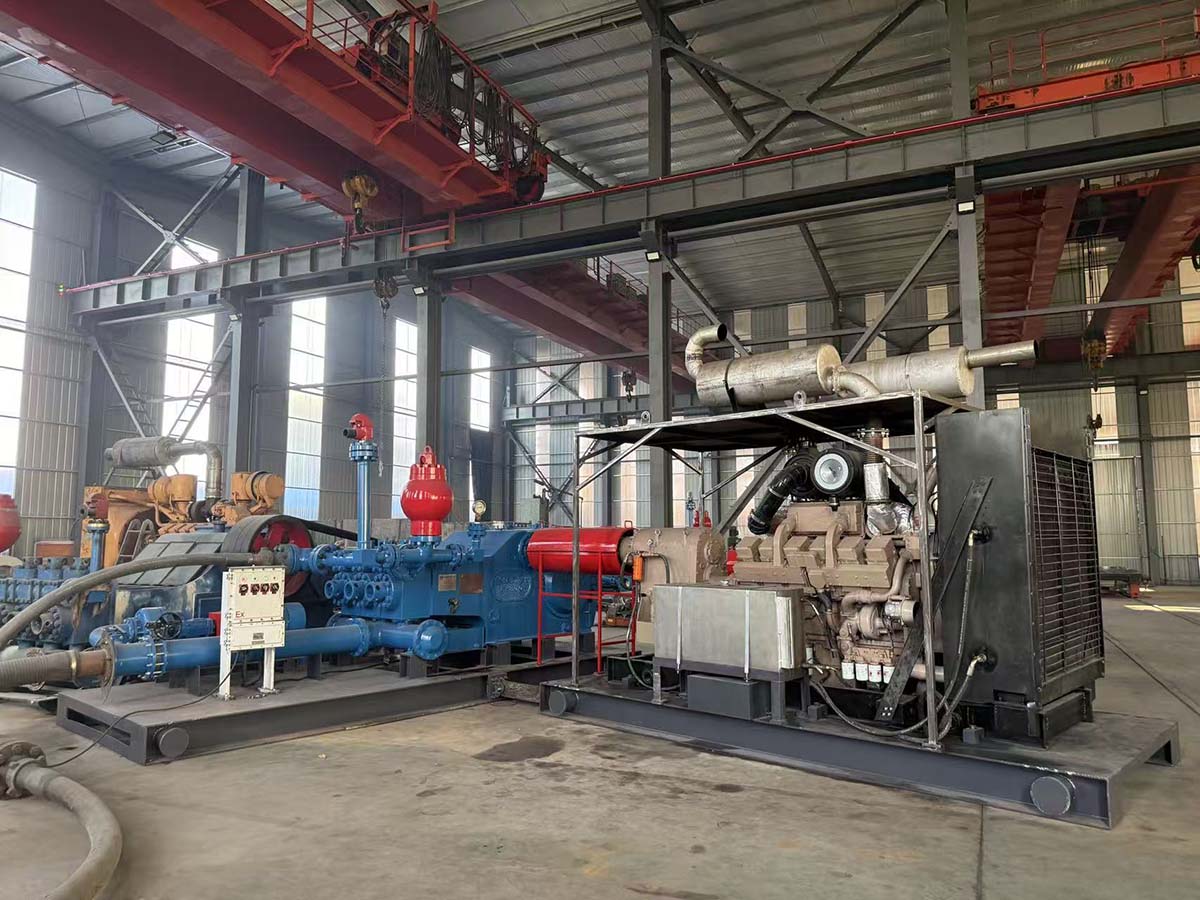

Буровой насосной блок выполнен по Т-образной схеме. Привод осуществляется следующим образом: мощность, передаваемая от дизельного двигателя, через коробку передач и карданный вал вращает входной вал бурового насоса, приводя насос в работу. Схема насосной агрегатной установки приведена в приложении. Дизельный двигатель и коробка передач установлены на малом основании и образуют силовой блок, который вместе с буровым насосом закреплен на общем большом основании. Буровой насос и силовой блок соединены карданным валом типа SWC315-900. Под днищем бурового насоса установлен плавающий стол (опора). На насосной установке есть две рамы: дизельный блок на одной раме, буровой насос и подпорные манифольды на другой.

Техническое описание насосной установки F800 с дизельным приводом

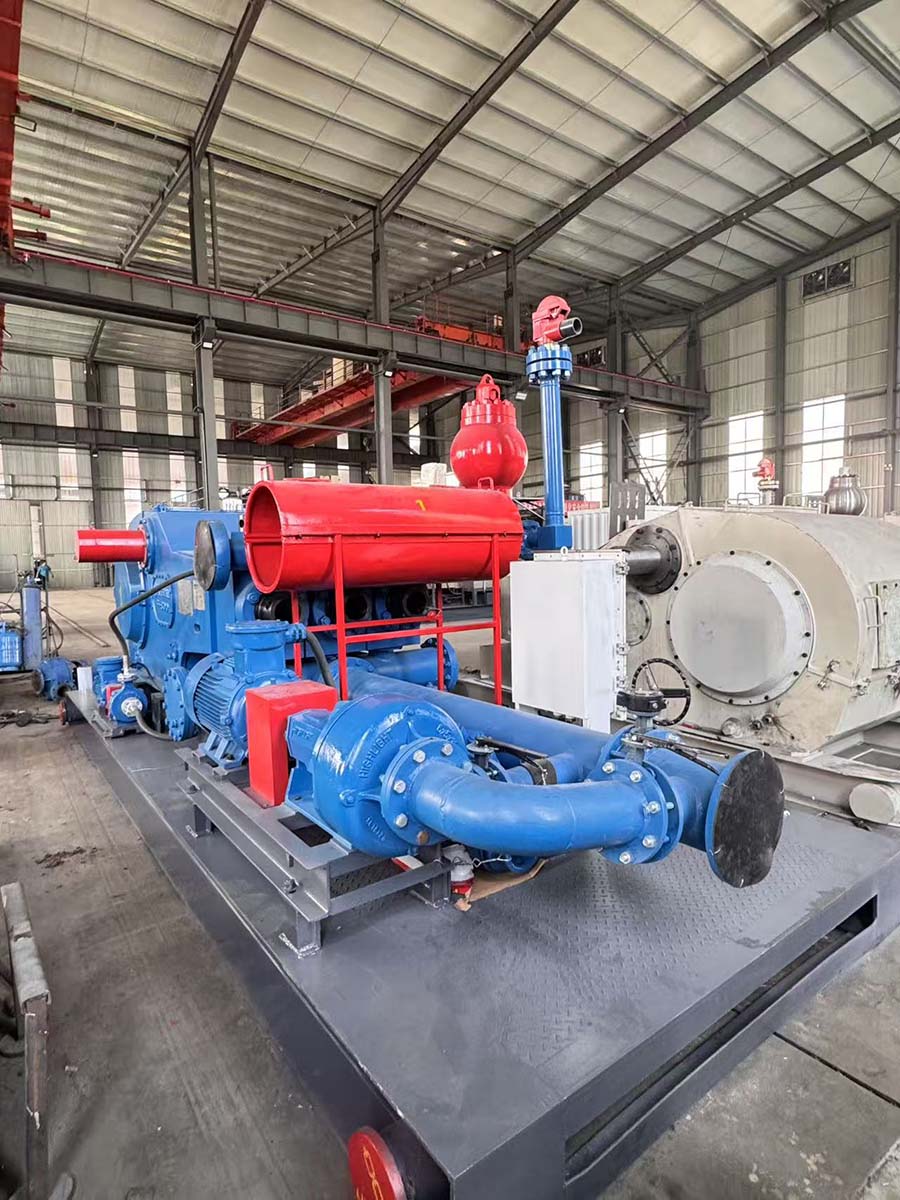

1. Параметры бурового насоса F 800
Тип: F800
Номинальная входная мощность: 597kw(800HP)
Номинальное число ходов в минуту: 120SPM
Длина хода: 228.6mm(9″)
Передаточное отношение зубчатой передачи: 4.1857：1
Максимальное рабочее давление: 34.5MPa
Стандарт клапана: API #6
Максимальный диаметр втулки: 170mm
Диаметр всасывающего манифольда: 254mm(10″)
Диаметр нагнетательного манифольда: 4″(5000psi)
Диаметр шейки малого вала шестерни: 77.8mm(7″)
Габаритные размеры (длина х ширина х высота): 3963×3025×2410 mm
Масса(бурвой насос) : 14500kg

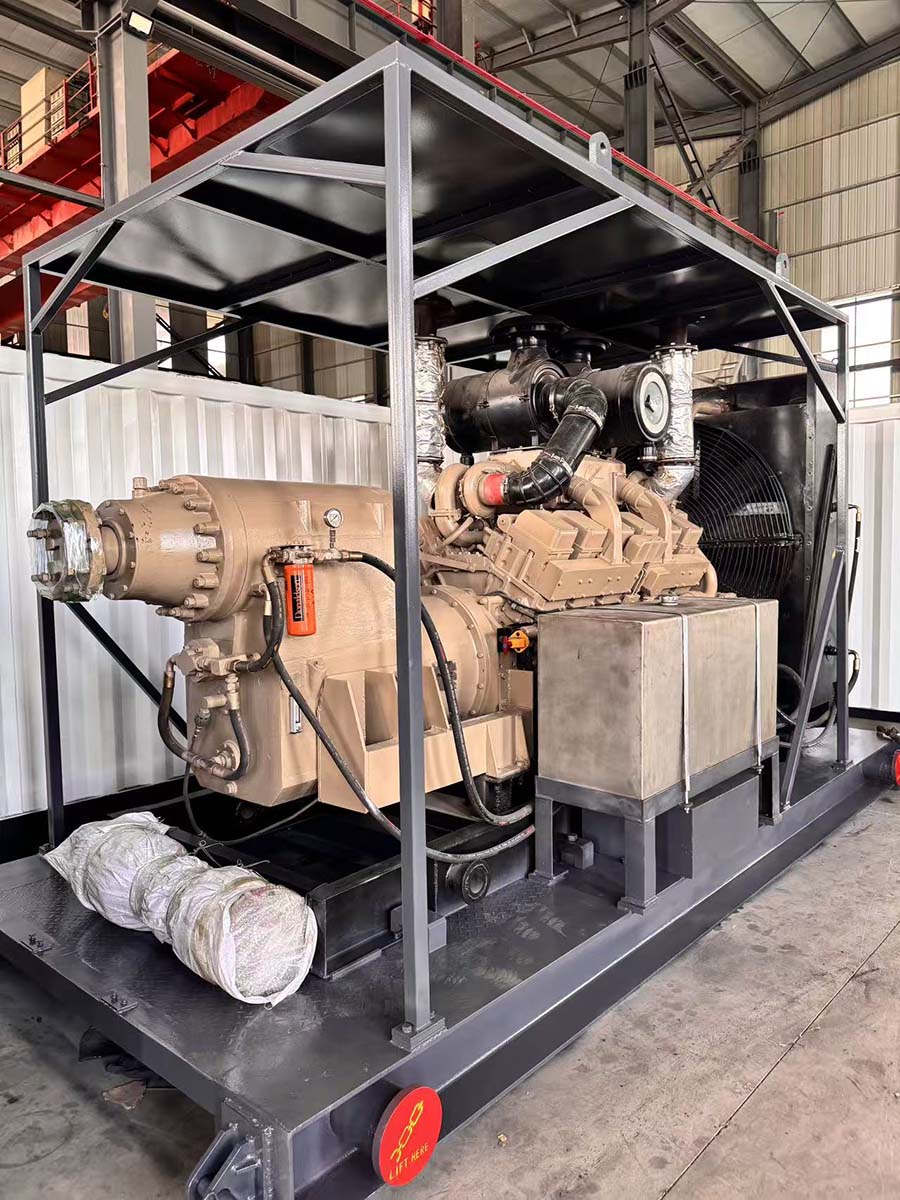

2. Параметры дизеля KTA38-C1200, Cummins
Модель：KTA38-C1200, Cummins
Номинальная мощность при частоте вращения：1200 л.с. (895 кВт) при 1800 об/мин
Максимальный крутящий момент при частоте вращения：4475 Н·м при 1500 об/мин
Направление вращения：против часовой стрелки (вид со стороны маховика)
Условия эксплуатации：
Высота над уровнем моря：не более 2000 м
Температура окружающей среды：от -20 °С до 55 °С
Относительная влажность：60%
Наклон площадки：не более 20°
Способ запуска：электрический запуск
Характеристики запуска：при температуре окружающей среды ≥0 °С двигатель запускается надежно без дополнительных устройств для холодного запуска

3. Параметры на редуктора NT2040
Модель: NT2040(Restar)
Номинальная частота вращения входного вала: 1800 об/мин
Номинальная входная мощность: 746 кВт
Максимальный выходной крутящий момент: 20000 Н·м
КПД передачи: 95% (при номинальном режиме работы)
Передаточные числа:
1-я передача – 8,337;
2-я передача – 6,269;
3-я передача – 4,487;
4-я передача – 3,45.
4. Подпорная система
Модель: SB 6×5-11
Производительность: 170 м³/ч
Напор: 23 м
Частота вращения: 1450 об/мин
Мощность привода: 30 кВт
Характеристики электросистемы: 380 В / 50 Гц
